3590EGTT工業應用觸摸屏重量指示器

自定義屏幕

借助可編程的觸摸屏顯示器，您可以為任何應用程序創建定制的界面：

該"DINI顯示工具"是一款PC軟件，該軟件允許您快速自定義觸摸屏。

理想的數字認證重量

與AF03GT固件3590EGT指標管理為地秤最常見的數字稱重傳感器，即使是CE-M認可的應用程序：
迪尼ARGEO RCPTD
迪尼ARGEO RCD
賴斯湖 RL5416D / RL5426D
Sensocar SP / CS
Scaime CB50X-DL
FLINTEC RC3D
HBM C16i（需要HBM接線盒和RS422轉換器\ RS485）
Zemic DM-B4110，DM-B4310，DM-B4311，DM-E5310
有關支持的稱重傳感器的完整列表，請參閱《 AF03GT稱重程序技術手冊》。

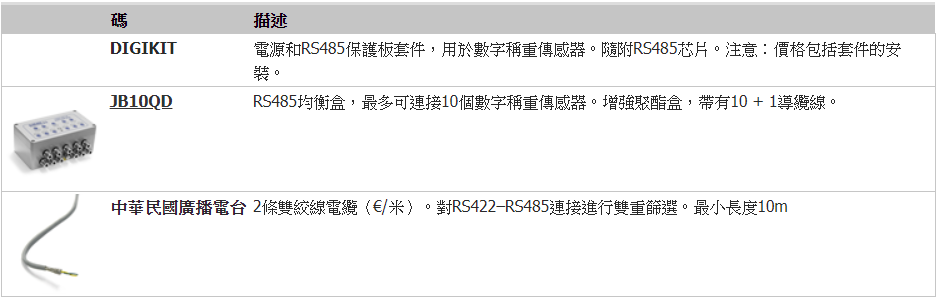

為了有效處理數字稱重傳感器並提供最佳保護，我們建議使用DIGIKIT選件。

I / O部分

• 2個RS232串行端口，用於連接打印機，PC或PLC，無線電模塊和可選接口。
• 1個RS232 / RS485串行端口，用於連接重量中繼器，遠程秤，徽章讀取器或數字稱重傳感器。
• 通過帶有迷你DIN連接器（可選）的電纜，用於條形碼/徽章讀取器或外部PC鍵盤的合適的鍵盤仿真輸入。
• 4個光隔離輸出。
• 2個光隔離輸入。
• 外部Profibus接口（可選），用於自動化管理。
• Modbus RTU接口。
• 可選的藍牙連接，可通過PC或平板電腦對活動和公式進行快速無線編程。
• 模擬輸出DAC16O需要擴展板IOEXPB。

完全可配置的觸摸屏重量指示器，用於高級稱重系統。除選定的稱量程序外，3590EGTT指示器還有一個區域可以開發特定的應用程序，用於PC的集成調試器和編程工具。先進的重量指示器，AISI304不銹鋼，帶電阻式觸摸屏顯示，適用於任何工業應用。它可以顯示所有稱量數據，並具有屏幕定制功能，從而簡化了用戶操作。配備3個串行端口，用於數據通信的傳輸協議，完全可配置的打印輸出，集成的alibi存儲器以及用於連接條形碼/徽章閱讀器的端口。符合CE-M認證（OIML R-76 / EN 45501）。

主要特點

• 5.7英寸（120x90mm）彩色背光電阻觸摸屏圖形顯示屏，適合戴手套使用。
• 提供多語言軟件：意大利語，英語，德語，法語和西班牙語。借助新的" CUSTOM LANGUAGE TOOL"軟件，可以插入個人翻譯。
• 三向高亮度LED交叉燈。
• 15鍵字母數字機械鍵盤。
• 集成在觸摸屏中的可選QWERTY，AZERTY或QWERTZ鍵盤。
• IP68 AISI304不銹鋼外殼。
• 尺寸：328x186x144毫米。
• 標配可調節支架，適用於台式或壁掛式安裝。實時時鐘和永久數據存儲。
• 隨附集成在主板上的alibi內存。
• 內置micro SD插槽，用於記錄配置，徽標和自定義屏幕（根據要求）。
• DINITOOLS Utility Software可以使用的功能，甚至可以通過遠程方式（通過Internet進入WEBSERVER模式）使用。
  -配置，數據輸入和打印格式。
  -在PC上記錄和傳輸所有信息。
  -完整檢索配置。
  -用數值校準儀器。
  -屏幕的定制。
  -通過特定編程語言的自定義程序的開發環境。
• 24位24位A / D轉換器，最高3200轉換/秒。以及多達8個信號線性化點。
• 4個獨立的模擬通道（在E-AF03版本中最多2個）用於連接模擬稱重傳感器。
• 最多可連接16個350歐姆的模擬稱重傳感器（45個1000歐姆的稱重傳感器）以及市場上出售的主要數字稱重傳感器（型號E-AF03）。

• 管理最常見的數字式稱重傳感器（帶DIGIKIT選件和AF03GT固件），也適用於CE-M批准的應用。

• 合法的高達0.30 V / e CE-M的10.000e OIML或3 x 3000e。
• 最多1.000.000可顯示的分度，供內部工廠使用，內部分辨率最高為3.000.000點。
• 可通過免費編程打印輸出格式連接到打印機和貼標機。
• 110-240 Vac電源。

主要認證

• 歐盟型式檢驗證書（45501：2015）
• 奧美R76
• OIML R51-中端
• OIML R134（AF09）

應用程序軟件

• AF01：總計和公式稱重（集成）
• AF02：件數/數量計數（可選）
• AF03：地磅-輸入/輸出車輛（可選）
• AF04：預包裝商品的統計檢查（可選）
• AF05：價格競爭和工業標籤（可選）
• AF08：帶有2個或多個平台的輪軸靜態稱重（可選）
• AF09：具有1個或2個平台的動態和靜態軸稱量軟件（可選）
• BATCH1：裝卸單產品劑量系統（可選）
• 批處理：裝卸中用於多組分劑量系統的軟件（必須包括IOEXPB板）

定制的應用

• 由於集成了開發區域，因此可以自主創建完全定制的應用程序：
  -特定
• 根據客戶要求的
  稱重程序-用於終端更換的定制稱重程序
• 預先存在的系統
  -嚮導，操作員消息
  -串行端口管理，協議自定義
  -數字I / O全面管理
  -順序或同時自動化
  -數據輸入，自定義存檔
  Dini Argeo可以提供自定義開發程序的服務。
